  I号喷油阀可控硅调压器为机整个过程式可控硅调压器，其内部结构如图甲所示如图甲所示。I号喷油阀可控硅调压器重要由控制器件、飞球、可控硅调压扭簧、传动装置位置和支配位置等成分。I号喷油阀可控硅调压器的控制器件为还具有60°。锥面的控制器盘。在控制器盘的内测有7个沿径向的半环形凹面。控制器盘压紧在控制器轴套上而和她的并成合一，再确认半圆键和伸缩螺母使其和喷油阀的气缸轴接接。

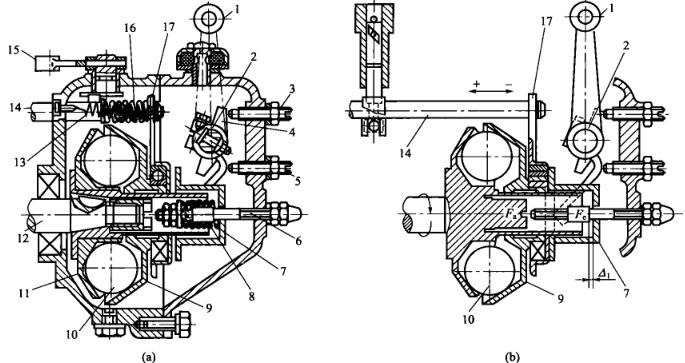

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  四个尺寸为25.4mm的飞球放至动力盘的凹井内，随动力盘一起去缩放。飞球同左边为与轴网成45°锥面的转矩盘，转矩盘滑套在动力轴套上。工作上时飞球的离脑力力效果在转矩盘上，其心轴分力Fa.将使转矩盘沿心轴划屏。披风在转矩盘.上的划屏轴承型号和转动齿轮板也伴随着联通。转动齿轮板上面套在喷油撑杆上，因为喷油撑杆也伴随着联通，所以变动喷油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
