580KW汽油发动机并网风能火力发电量厂站动机并机柜线路图电子产品图关键技术：由充值器AC220V/DC24V，给予并网风能火力发电量厂站动机设定器用到的读取电源模块DC24V。并网风能火力发电量厂站动机开机开始后由KA5联络220V上面继电子产品读取一款 开机开始警报。汽油发动机并网风能火力发电量厂站动机设定器采用警报电路把并网风能火力发电量厂站动机的的电压、的电压，的频率，转速比等并网风能火力发电量厂站动机的很多参数指标警报反馈建议到设定器，由设定器发表标志位。   当柴油密度电站机启用后，把电邮到转换打开柜右上方的主母排。控住器经由装置化摄像头监控达标一定的具体条件启用气油控住，开机起动控住，经由DC24V继电子产品传输走势。电站机控住器经由电流监控管路，监控到无法万能负荷开关按钮启用电流，控住器经由KA3继电子产品传输重分闸走势，合上主转换打开断路，万能负荷开关按钮重分闸后重分闸数据信息指示灯灯亮。当控住装置化必须分闸的那时候，经由KA3分闸继电子产品传输分闸走势，主转换打开万能负荷开关按钮分闸，万能负荷开关按钮分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主触点开关柜
号码	称呼	规模规模	公司	数据	产品
1	全能式架构图低压断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发电量汽轮发动机组操作器	HGM9510	只	2	众智
3	直流外接电源外接电源模块图片	BAC06A	只	2	众智
4	中大型在期间接触器设备	HH52P    DC24V	只	8	正泰
5	中型中继电商	HH52P AC220V	只	2	正泰
6	击穿器	RT14-20/6A	套	16	正泰
7	预警灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	开关按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	保护接地铜排	TMY-60*6	米	2	国优
13	隔热子	弧形，网红，M10	只	12	海坦
14	辅助材料		台	2	国优

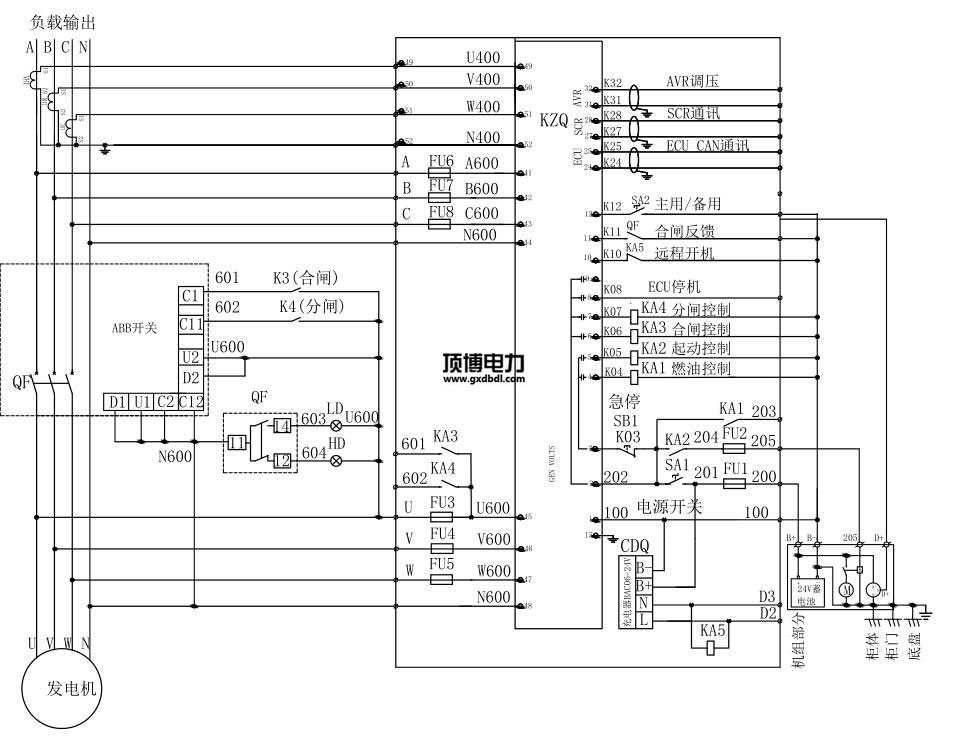

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.jiehengzy.com
