本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油车风能发电机机组的组电气安装箱的的作用： 1、合理安排的分配比例能耗。 2、方面对控制电路的升降操作步骤。 3、有较高的平安加固中等级，能准确的表现电源电路的导通动态。

项目名称：656KW静音发电量发动机组单机配电箱主要元件明细清单
电气安装箱注意电子器件申报单
编号	种类	材质規格	机构	用户	厂商
1	塑壳负荷开关	NXM-1250S/3300 1250A	台	1	正泰
2	发电厂机柜有效控制器接线图	HGM6110	只	1	众智
3	带发交流电动机转速比调控器	C2002	只	1	孚创
4	直流变压器电源线接口	DC24V	只	1	众智
5	小里面继小家电	HH54P    DC24V	只	2	正泰
6	小前面继电气产品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	击穿器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

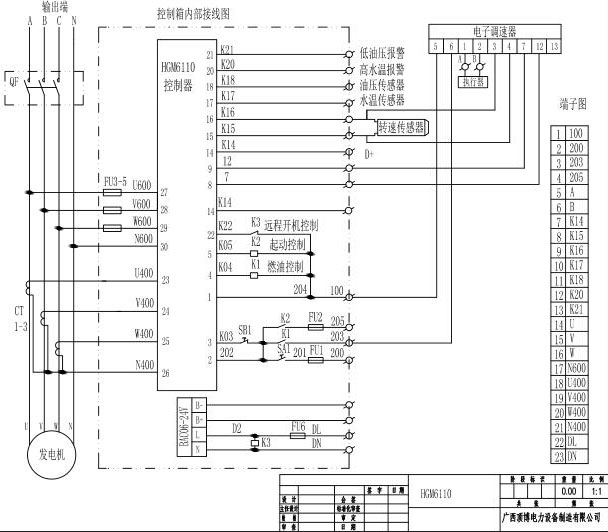

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.jiehengzy.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
